Этапы производства балки БДК-1 Н20: как рождается эталон прочности для монолитного строительства
В монолитном строительстве надежность опалубки перекрытий напрямую зависит от качества двутавровой деревянной балки (ригеля). Даже небольшое отклонение от геометрии или скрытый дефект древесины под весом бетона и арматуры могут привести к катастрофическим последствиям.
Сегодня ведущим производителем и поставщиком балки БДК в Российской Федерации является компания ООО «Русская дубрава». Производство компании автоматизировано более чем на 80%, а вся продукция выпускается в строгом соответствии с новым профильным стандартом ГОСТ Р 71938-2025 (введенным в действие с апреля 2025 года) и жестким международным регламентом EN 13377.
Давайте детально разберем 9 технологических этапов автоматизированного производства, которые превращают обычный лесоматериал в высокотехнологичное инженерное изделие.
Сегодня ведущим производителем и поставщиком балки БДК в Российской Федерации является компания ООО «Русская дубрава». Производство компании автоматизировано более чем на 80%, а вся продукция выпускается в строгом соответствии с новым профильным стандартом ГОСТ Р 71938-2025 (введенным в действие с апреля 2025 года) и жестким международным регламентом EN 13377.
Давайте детально разберем 9 технологических этапов автоматизированного производства, которые превращают обычный лесоматериал в высокотехнологичное инженерное изделие.
9 технологических этапов производства балки БДК-1
Этап 1. Экспертный отбор древесины на лесосеке
Качество будущей балки закладывается еще в лесу. Для производства бруса (полок балки) ООО «Русская дубрава» закупает исключительно ель-тонкомер не ниже II сорта по ГОСТ 9463. Почему именно тонкомер? Такая древесина имеет плотные годовые кольца и минимальное количество сучков.
На пилораме бревна распиливаются по строго заданным картам раскроя — 2exLog и 4exLog (осевая распиловка). Из готового сырья полностью вырезаются любые дефекты. По стандарту допускаются только здоровые, живые сросшиеся сучки диаметром не более 20 мм.
На пилораме бревна распиливаются по строго заданным картам раскроя — 2exLog и 4exLog (осевая распиловка). Из готового сырья полностью вырезаются любые дефекты. По стандарту допускаются только здоровые, живые сросшиеся сучки диаметром не более 20 мм.
Этап 2. Мягкая камерная сушка
Свежераспиленный брусок нельзя сразу пускать в дело — его поведет. Заготовки загружаются в современные сушильные комплексы, где они сохнут в специальных «мягких» режимах.
- Цель: достичь идеальной нормативной влажности 12–14% (по ГОСТ Р 71938-2025 стандарт требует 12 +- 2%).
- Результат: в древесине полностью снимается внутреннее напряжение, что гарантирует идеальную прямолинейность и отсутствие трещин при дальнейшей эксплуатации на стройплощадке.
Этап 3. Строгание и автоматическое сращивание поясов по длине
Высушенный брусок калибруется и отправляется на автоматическую линию сращивания. В зависимости от потребностей строительных объектов, длина балки может составлять от 1,5 до 6 метров (популярные размеры балок: 1.5; 2.5; 3.0; 3.3; 3.9 и 6,0 м).
Сращивание торцов бруса по длине происходит на микрошип (15 мм или 20 мм). В качестве связующего элемента «Русская дубрава» использует сверхпрочный влагостойкий полиуретановый клей высшего класса водостойкости D4. Такой замок по прочности превосходит саму цельную древесину.
Сращивание торцов бруса по длине происходит на микрошип (15 мм или 20 мм). В качестве связующего элемента «Русская дубрава» использует сверхпрочный влагостойкий полиуретановый клей высшего класса водостойкости D4. Такой замок по прочности превосходит саму цельную древесину.
Этап 4. Изготовление стойки (стенки) из березовой фанеры ФСФ
Стенка принимает на себя основные срезающие и поперечные нагрузки (Vk = 23,9 кН по EN 13377). Новый ГОСТ напрямую запрещает использовать в балках хрупкую фанеру ФК или плиты OSB (ОСБ).
Стандарт «Русской Дубравы»: Стойка изготавливается исключительно из влагостойкой березовой фанеры марки ФСФ толщиной 27 мм большого формата (1500х3000 мм) от ведущих российских комбинатов.
Фанера кроится на автоматической линии. Если заказчику требуется балка длиной более 3 метров, заготовки фанеры также надежно сращиваются по длине на микрошип полиуретановым клеем.
Стандарт «Русской Дубравы»: Стойка изготавливается исключительно из влагостойкой березовой фанеры марки ФСФ толщиной 27 мм большого формата (1500х3000 мм) от ведущих российских комбинатов.
Фанера кроится на автоматической линии. Если заказчику требуется балка длиной более 3 метров, заготовки фанеры также надежно сращиваются по длине на микрошип полиуретановым клеем.
Этап 5. Высокоточная фрезеровка фанеры
Чтобы соединить фанерную стойку с деревянными полками, на автоматическом оборудовании выполняется двусторонняя фрезеровка торцов фанеры ФСФ по всей длине. Профиль фрезеруется таким образом, чтобы с обоих концов получился идеальный зубчатый шип высотой ровно 12 мм.
Этап 6. Скоростная строжка заготовок бруса
Параллельно на мощном четырехстороннем станке обрабатывается деревянный брус. На выходе получается полка с идеальной геометрией: ширина 80 мм, толщина 40 мм.
В этой полке специальный роботизированный инструмент вырезает пазы глубиной 12,3 мм. Зазор в 0,3 мм между высотой шипа фанеры (12 мм) и глубиной паза необходим для того, чтобы клей равномерно распределился по площади стыка и создал монолитное соединение, избежав «голодной» склейки.
В этой полке специальный роботизированный инструмент вырезает пазы глубиной 12,3 мм. Зазор в 0,3 мм между высотой шипа фанеры (12 мм) и глубиной паза необходим для того, чтобы клей равномерно распределился по площади стыка и создал монолитное соединение, избежав «голодной» склейки.
Этап 7. Монолитная сборка и прессование двутавра
Синхронизированная линия собирает элементы воедино. В пазы бруса автоматически наносится полиуретановый клей класса D4, после чего полки и стойка соединяются и попадают под мощный гидравлический пресс. Под высоким давлением клей намертво связывает древесину и фанеру ФСФ. Полученная двутавровая конструкция обладает колоссальной жесткостью на изгиб (Mk = 10,9 кНм) и полностью исключает перекосы (допуск по перекосу — не более +- 2 мм).
Этап 8. Автоматизированная обработка и защита торцов
Торцы балки — самое уязвимое место при монтаже и демонтаже опалубки. На автоматической линии выполняются следующие операции:
1. Выполняется специальный лунообразный выпил, который уменьшает площадь удара при падении балки, защищая её от растрескивания.
2. Сверлятся технологические отверстия для быстрого монтажа балочно-ригельной опалубки и защитных ограждений.
3. Устанавливается защита торцов (в зависимости от модификации):
o Без торцов — базовая модель с открытым брусом.
o Пластиковый торец — наконечники из ударопрочного пластика, выдерживающие экстремальные температуры от -40 °C до +40 °C. Сажаются на полиуретановый клей.

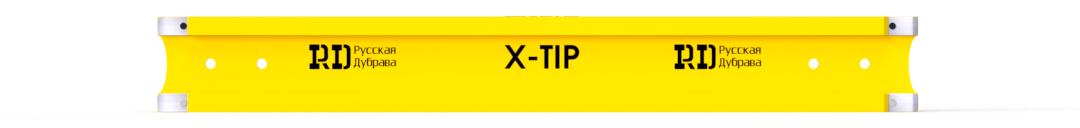

o Металлический торец (X-TIP) — уникальная премиум-защита. Оцинкованный металл толщиной 1 мм фиксируется на торце с помощью стальной пустотелой заклепки. Такой наконечник невозможно потерять даже при самой жесткой эксплуатации.
1. Выполняется специальный лунообразный выпил, который уменьшает площадь удара при падении балки, защищая её от растрескивания.
2. Сверлятся технологические отверстия для быстрого монтажа балочно-ригельной опалубки и защитных ограждений.
3. Устанавливается защита торцов (в зависимости от модификации):
o Без торцов — базовая модель с открытым брусом.
o Пластиковый торец — наконечники из ударопрочного пластика, выдерживающие экстремальные температуры от -40 °C до +40 °C. Сажаются на полиуретановый клей.
o Металлический торец (X-TIP) — уникальная премиум-защита. Оцинкованный металл толщиной 1 мм фиксируется на торце с помощью стальной пустотелой заклепки. Такой наконечник невозможно потерять даже при самой жесткой эксплуатации.
Этап 9. Защитное покрытие, маркировка и паллетирование
Каждое изделие проходит финальную стадию автоматической отделки:
- Наносится фирменный логотип и обязательная по ГОСТу маркировка несмываемой краской (высота шрифта от 25 мм) с указанием бренда, длины и высоты (Н20).
- Балка полностью покрывается специализированной краской желтого цвета (GA 20054) с гидрофобизаторами и УФ-стабилизаторами.
- Продукт высушивается в проходном туннеле и роботом укладывается в транспортные паллеты (вес одного паллета строго до 2 тонн, габариты — не более 1350х1450 мм по ГОСТ 19041-85*Е). В одной паллете собираются балки только одного типа и размера.
Чек-лист для строителя: как отличить оригинальную балку ГОСТ от кустарной подделки?
Чтобы обезопасить строительный объект от обрушения опалубки, при приемке продукции всегда проверяйте 4 главных маркера качества:
1. Честный вес: 1 погонный метр оригинальной балки БДК-1 Н20 из плотного хвойного тонкомера и березовой фанеры ФСФ 27 мм весит не менее 5,5 кг. Если вам предлагают балку меньшего веса — она сделана из сырого, рыхлого дерева или дешевой плиты OSB.
2. Марка клея: Кустарные производители используют дешевый ПВА (класс D3), который разрушается от влаги. Завод «Русская Дубрава» использует только полиуретановый клей класса D4.
3. Открытость завода: Проверенные производители никогда не скрывают свои цеха. «Русская Дубрава» открыта для клиентов: вы можете приехать на производство, лично осмотреть склады готовой продукции или заказать образцы балок для экспертизы.
4. Сопроводительные документы: К каждой поставке в обязательном порядке должны прилагаться паспорт изделия и официальный Сертификат соответствия новому ГОСТ Р 71938-2025.
1. Честный вес: 1 погонный метр оригинальной балки БДК-1 Н20 из плотного хвойного тонкомера и березовой фанеры ФСФ 27 мм весит не менее 5,5 кг. Если вам предлагают балку меньшего веса — она сделана из сырого, рыхлого дерева или дешевой плиты OSB.
2. Марка клея: Кустарные производители используют дешевый ПВА (класс D3), который разрушается от влаги. Завод «Русская Дубрава» использует только полиуретановый клей класса D4.
3. Открытость завода: Проверенные производители никогда не скрывают свои цеха. «Русская Дубрава» открыта для клиентов: вы можете приехать на производство, лично осмотреть склады готовой продукции или заказать образцы балок для экспертизы.
4. Сопроводительные документы: К каждой поставке в обязательном порядке должны прилагаться паспорт изделия и официальный Сертификат соответствия новому ГОСТ Р 71938-2025.
Заводское качество от лидера рынка
Выбирая балку БДК-1 Н20 от завода-изготовителя ООО «Русская дубрава», вы получаете гарантированную оборачиваемость изделий, безопасность рабочих на объекте и идеальную геометрию монолитных перекрытий. На всю продукцию предоставляется официальная гарантия производителя — 12 месяцев.
